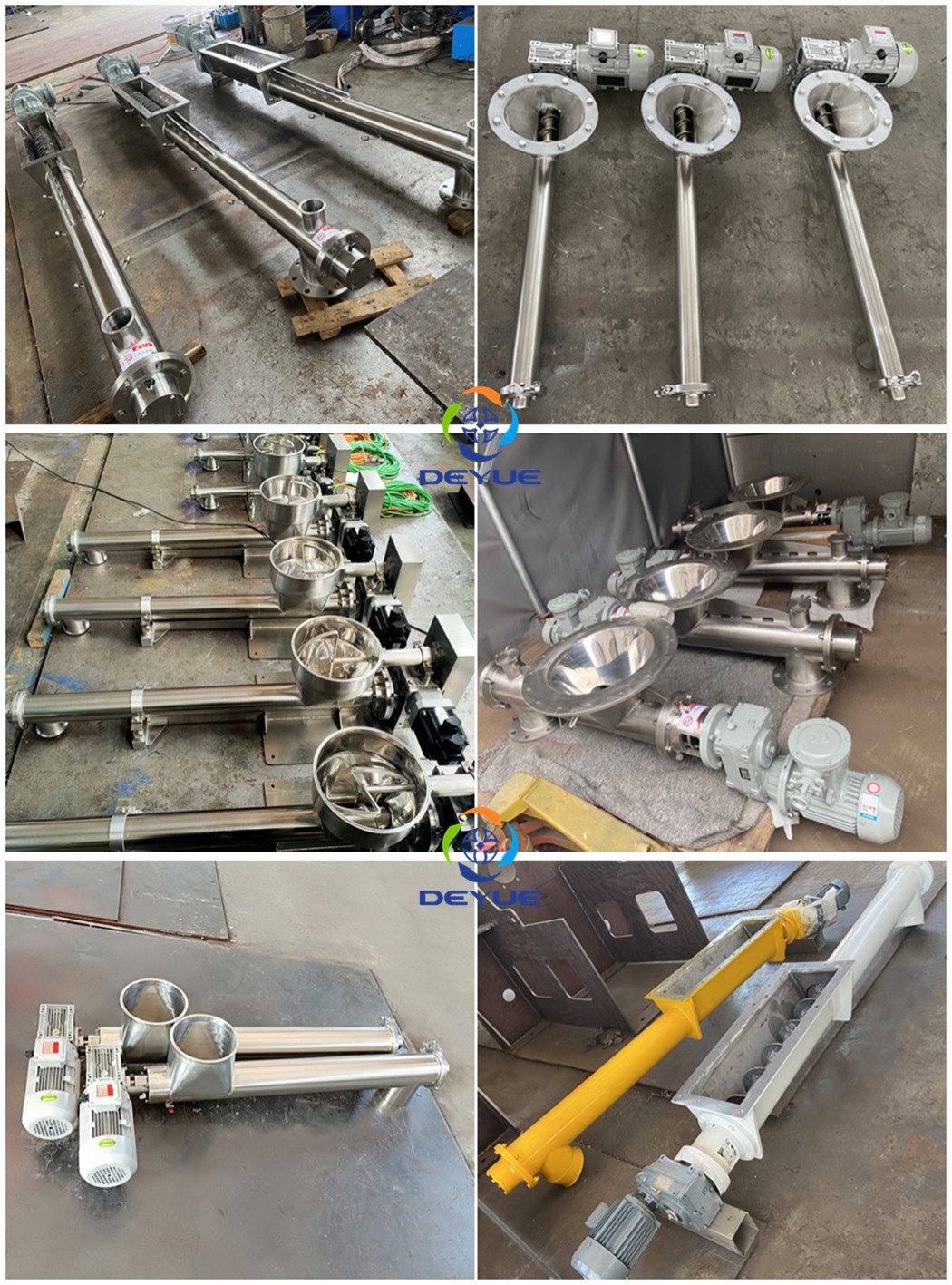

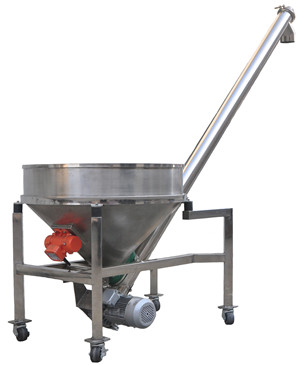

DLS螺旋輸送機

產品描述

一、DLS螺旋輸送設備概述：

螺旋輸送機俗稱絞龍，是礦產、飼料、糧油、建筑業中用途較廣的一種輸送設備，從輸送物料位移方向的角度劃分，螺旋輸送機分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直提升。該產品螺旋體直徑小、轉速高、輸送量大、精密度高、輸送工況佳。操作簡單，維修簡便；對一臺輸送機，可以在輸送線路上多點裝載或多點卸料；輸送物料的過程中，同時可以進行物料的混合、攪拌或冷卻，殼體剛性大可承受一定的外力。驅動裝置采用齒輪減速機(特殊情況用其它減速機)，具有轉矩大、噪音低、不滲油、壽命長。輸送機外殼選用優質無縫管，法蘭聯結，整體剛性好，承載能力大，在輸送時無論水平輸送，還大傾角均可連續輸送，且可隨意選擇工作位置和工作狀態，拆裝移動方便。該機密封性能好、無粉塵泄漏、安全可靠的環保產品。

二、工作原理：

筒體內的的螺旋葉片將物料推移而進行螺旋輸送機輸送筒體內的的螺旋葉片將物料推移而進行螺旋輸送機輸送，使物料不與螺旋輸送機葉片一起旋轉的力是物料自身重量和螺旋輸送機機殼對物料的摩擦阻力。螺旋輸送機旋轉軸上焊的螺旋葉片，葉片的面型根據輸送物料的不同有實體面型、帶式面型、葉片面型等型式。螺旋輸送機的螺旋軸在物料運動方向的終端有止推軸承以隨物料給螺旋的軸向反力，在機長較長時，應加中間吊掛軸承。

三、結構特點：

1、螺旋輸送機具有結構簡單，制做成本低，密封性強、操作安全方便等優點，中間可多點裝、卸料。輸送方向可逆向，也可同時向相反兩個方向輸送。

2、輸送過程中還可對物料進行攪拌、混合、加熱和冷卻等作業。通過裝卸閘門可調節物料流量。但不宜輸送易變質的、粘性大的、易結塊的及大塊的物料。輸送過程中物料易破碎，螺旋及料槽易磨損。單位功率較大。使用中要保持料槽的密封性及螺旋與料槽間有適當的間隙。

3、螺旋輸送機與其它輸送設備相比，具有整機截面尺寸小、密封性能好、運行平穩可靠、可中間多點裝料和卸料及操作安全、維修簡便等優點。

四、DLS螺旋輸送設備技術參數：

型號		DLS- 100	DLS -160	DLS- 200	DLS -300	DLS-500
螺旋轉速r/min		310	310	310	310	220
機殼外徑 mm		Φ100	Φ160	Φ200	Φ300	Φ500
輸送量 t/h		8	16	30	45	55
輸送角度 ɑ		0°~60°	0°~60°	0°~45°	0°~45°	0°~30°
電機	型號	Y100L1-4	YS132S-4	YS132S-4	Y160M-4	Y160M-4
	功率	2.2KW	5.5KW	5.5KW	7.5KW	15KW
	加重型號	Y100L2-4	YS132S-4	YS132M-4	Y160L-6	Y160L-6
	功率	3KW	5.5KW	7.5KW	11KW	22KW
